电动汽车安规检测仪怎么使用

作者:艾普欧盛    点击:681    时间:2022-11-03 16:23:32 更多

电动汽车安规检测仪是电动汽车生产厂家用来快速检测电动汽车安全性能合格与否,提高生产效率的绝佳选择,但在初次使用过程中,很多操作人员不清楚该如何连接测试线、如何设置安规检测参数、如何查看安规测试结果等,致使安规检测进度迟迟拖延,那么电动汽车安规检测仪到底如何使用呢?下面,就从测试线连接、参数设置、测试结果查看等三个方面来为大家介绍电动汽车安规检测仪的使用步骤。



电动汽车安规检测仪使用第一步:连接被测物

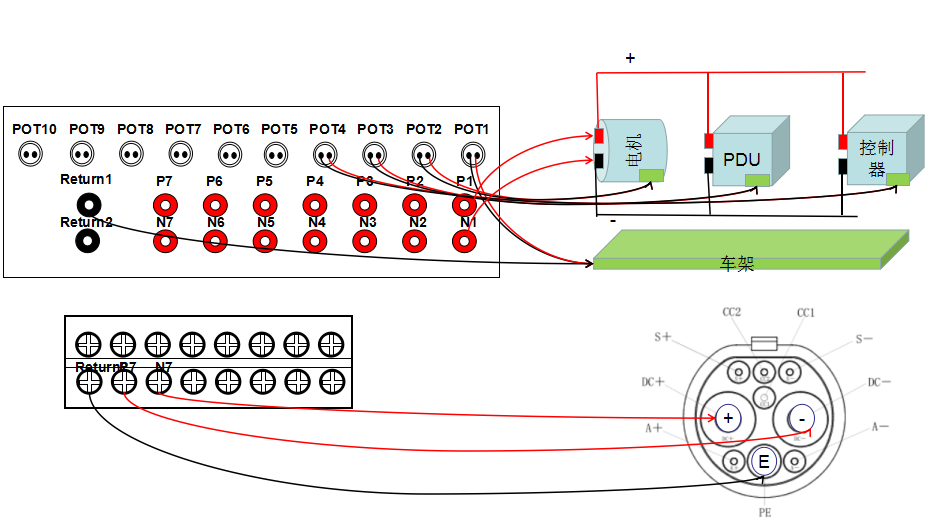

首先用测试线将被测物与安规测试仪的测试端口进行连接。如下图所示,POT1电位均衡通道1接电平台,POT2~POT8等电位均衡2~8通道接电动汽车其他外露的可导电部件;POT9、POT10为预留通道可按需使用;P1~P6端口接B极电路正极,N1~N6 接B极电路负极;Return1高压回路端口接电平台;P1\P2,用于电池绝缘、整车绝缘和绝缘监测功能验证,对应通道1,通道2;P3\P4\P5\P6,用于绝缘、交流耐压、直流耐压,对应通道3,通道4,通道5,通道6;P7、N7、Return2 用于连接充电枪,从接线排上进行接线,需要车辆内部切换配合,可测得电池绝缘、整车绝缘、绝缘监测功能验证、交流耐压、直流耐压等,测试线连接好后,开启电源。


电动汽车安规检测仪使用第二步:设置各项参数

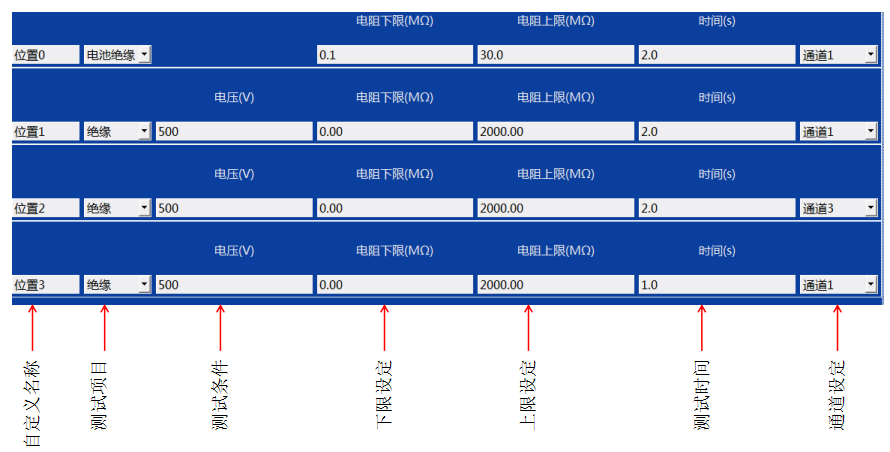

进入电动汽车安规测试仪的系统设置主页,根据电动汽车实际的安规测试需求,进行电动汽车安规测试项目、测试条件、电阻上下限、测试时间、通道设定等参数设置。此外,在公共参数设置界面还可自由设置测试组名称、接地显示、电阻补偿及测试仪运行程序设置等,设置好后,保存参数。


电动汽车安规检测仪使用第三步:启动测试程序

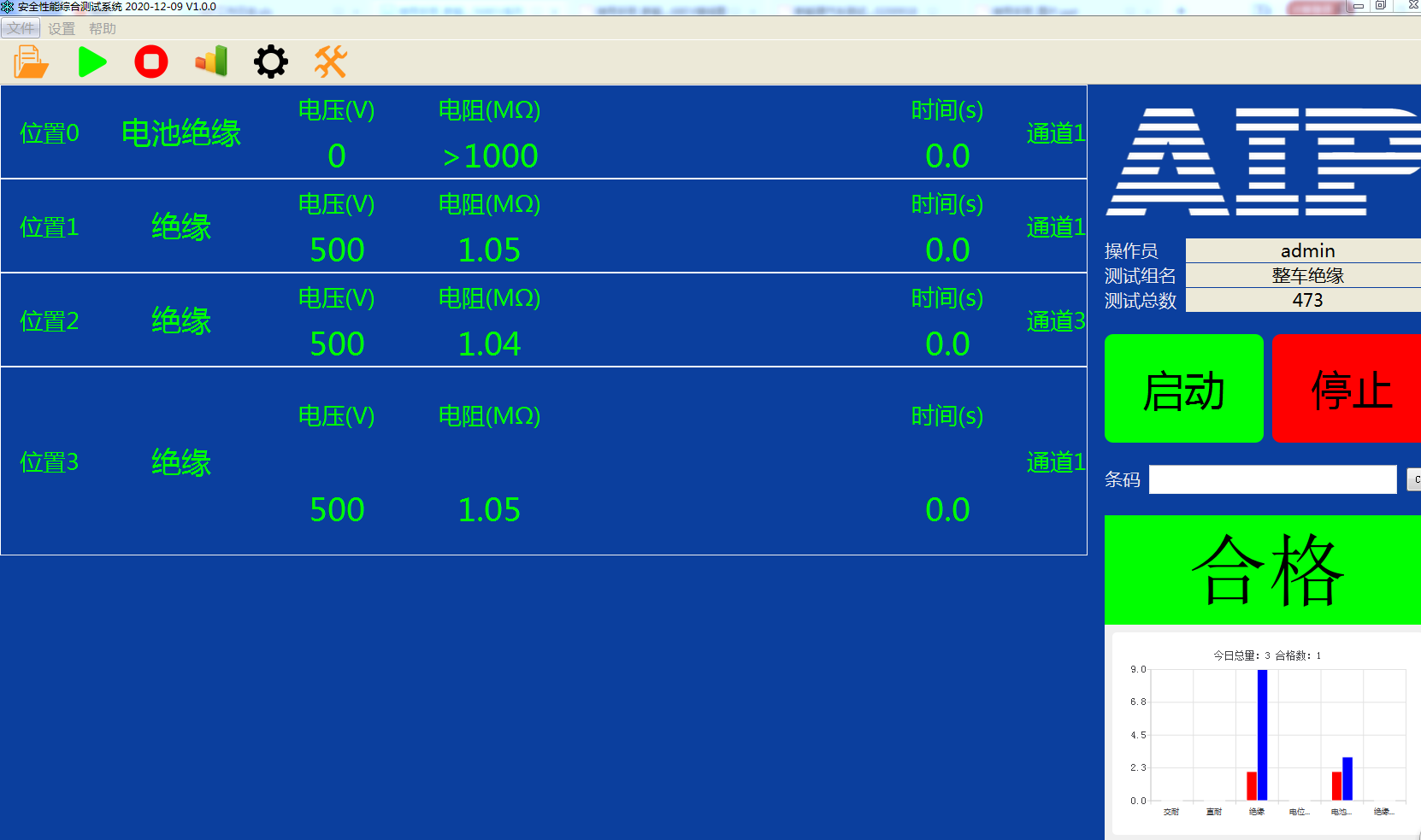

接好测试线,并且完成参数设置后,即可点击测试界面的启动按钮启动测试。电动汽车安规测试设备将按照设定的测试项目顺序,从上至下的依次进行安规检测,测试结果实时显示,测完一项显示一项测试结果,用户可在电动汽车安规测试仪的操作界面实时观测到安规检测的测试结果,待全部安规测试项目检测完成后,电动汽车安规测试仪会给出整体的判定结果。


以上就是电动汽车安规检测仪的使用步骤。艾普欧盛电动汽车安规检测仪,使用便捷易操作,能满足不同车辆型号的安规测试所需,测试数据智能存储,能帮助客户较好的完成测试数据的存储管理工作,为客户提供省心省力的电动汽车安规综测解决方案。
