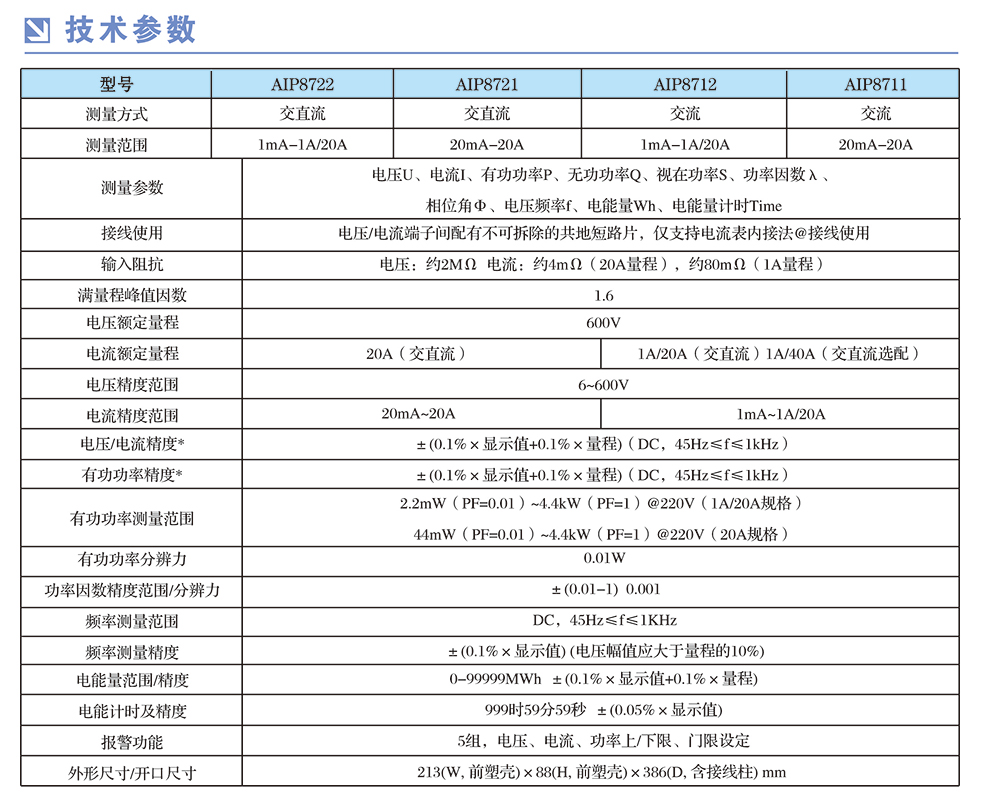

| 型号 | AIP8722 | AIP8721 | AIP8712 | AIP8711 |
| 测量方式 | 交直流 | 交直流 | 交流 | 交流 |
| 测量范围 | 1mA-1A/20A | 20mA-20A | 1mA-1A/20A | 20mA-20A |
| 测量通道 | 单相 |
| 测量参数 | 电压U、电流I、有功功率P、无功功率Q、视在功率S、功率因数λ、相位角Φ、电压频率f、电能量Wh、电能量计时Time |
| 接线使用 | 电压/电流端子间配有不可拆除的共地短路片，仅支持电流表内接法@接线使用 |
| 输入阻抗 | 电压：约2MΩ |
| 电流：约4mΩ（20A量程），约80mΩ（1A量程） |
| 满量程峰值因数 | 1.6 |
| 电压额定量程 | 600V |
| 电流额定量程 | 20A（交直流） | 1A/20A（交直流）1A/40A（交直流选配） |
| 电压精度范围 | 6V~600V |
| 电流精度范围 | 20mA~20A | 1mA~1A/20A |
| 电压/电流精度* | ±(0.1%×显示值+0.1%×量程)（DC，45Hz≤f≤1kHz） |
| 有功功率精度* | ±(0.1%×显示值+0.1%×量程)（DC，45Hz≤f≤1kHz） |
| 有功功率测量范围 | 2.2mW（PF=0.01）~4.4kW（PF=1）@220V（1A/20A规格） |
| 44mW（PF=0.01）~4.4kW（PF=1）@220V（20A规格） |
| 有功功率分辨力 | 0.01W |
| 功率因数精度范围 | ±(0.01-1) |
| 功率因数分辨力 | 0.001 |
| 频率测量范围 | DC，45Hz≤f≤1KHz |
| 频率测量精度 | ±(0.1%×显示值) (电压幅值应大于量程的10%) |
| 电能量范围 | 0-99999MWh |
| 电能量精度 | ±(0.1%×显示值+0.1%×量程) |
| 扩展不确定度 | 电压、电流、功率、频率、电能量≤0.30% |
| 电能计时及精度 | 999时59分59秒，±(0.05%×显示值) |
| 电压/电流变比 | 0.1-1000.0 |
| 数据更新周期 | 0.25，0.5，1[s] |
| 报警功能 | 5组，电压、电流、功率上/下限、门限设定 |
| 控制接口 | RS-232 (选配RS-485)、开关量功能 (选配) |
| 外形尺寸 | 213(W, 前塑壳)×88(H, 前塑壳)×386(D, 含接线柱) mm |
| 开口尺寸 | 210(W)×85(H) mm |
| 底脚高度 | 15 mm |
| 整机重量 | 约3kg |
| 整机功耗 | 约10VA |
| 配件 | 电源线、通信线 |

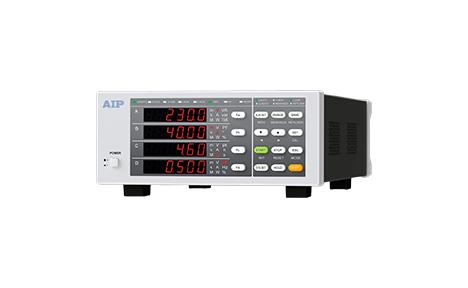

AIP87系列功率测量仪应用于高温老化室测试，严苛工业现场型式试验，家用电器、商用电器生产线待机功率测量，电动工具测试，照明灯具测试等多个行业。
