65系列多通道功率分析仪

产品概述

用于单相/三相家用电器、商用电器待机功耗和功率分析

光伏逆变器功率分析、效率

电动汽车、充电桩电性能测量

电力电子、变压器、发电机功率分析

变频器、变频电机功率分析

开关电源功率分析

照明、LED功率分析

六通道功率分析

基本精度：±0.1%

测量带宽：DC，0.5Hz~100kHz

采样速率：100kSps

最大电压：1000Vrms（1500Vpk）

最大电流：50A/20A/10A/5A/2A/1A，支持混合搭配，选配传感器

获取产品报价

产品详情
参数列表
资料下载
咨询留言

■ 多通道：1～6通道测量单元配置，可灵活配置为多通道单相、三相三×2、三相四×2、四相（DC+三相三）等模式，满足多种负载（空调、逆变器、变频器、电机）测量需求
■ 高精度：使用高速DSP处理器，16位高速高精度AD转换器，基本精度可达0.1%，最快100ms显示数据更新周期
■ 宽功率：单通道可测量电流50A（可选配20A、10A、5A、2A、1A等规格，且支持混合搭配），功率最小分辨力0.1mW，满足待机功耗测量需求和额定功率测量需求
■ 宽频带：交流、直流信号两用，功率测量带宽DC、0.5Hz~100kHz，可满足各种标准和非标准正弦波形负载功率测量
■ 频率测量：六通道可同时进行频率测量
■ 线路滤波：采用500Hz、5.5kHz的低通滤波器，可测量PWM波形的基波值，滤掉开关电源电流高频干扰
■ 传感器：变比功能，支持常规I-I、V-V型电压/电流互感器；支持BNC接口的I-V型电流传感器，最大输入电压10V，可选配大电流传感器
■ 效率计算：可同时测量设备的输入、输出能耗，并计算出其效率
■ 电能累积：可单独累积正向电能量、反向电能量和综合电能量，进行买卖电能测量
■ 阈值报警：每通道可独立设置电压、电流、功率、功率因数等阈值和测量门限值，自动上下限判定，报警
■ 中英界面：可切换设置中文、英文操作界面

艾普欧盛---65系列多通道功率分析仪单通道功率测量界面艾普欧盛---65系列多通道功率分析仪三通道功率测量界面

单通道功率测量三通道功率测量

艾普欧盛---65系列多通道功率分析仪峰值检测界面艾普欧盛---65系列多通道功率分析仪效率测量界面

峰值检测效率测量

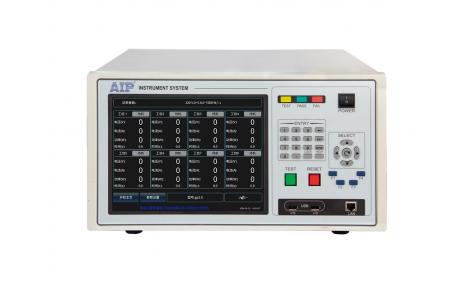

艾普欧盛---65系列多通道功率分析仪电能量测量界面艾普欧盛---65系列多通道功率分析仪六通道功率测量界面

电能量测量六通道功率测量

通道配置：
多通道功率分析仪可支持多种接线方式，包括1P2W、1P3W、3P3W、3V3A、3P4W等方式，用户可根据使用要求配置多通道模式，以满足特定负载的电压、电流、功率、效率等参数的测量。

接线方式	通道1	通道2	通道3	通道4	通道5	通道6
1P2W 单相两线	1P2W	1P2W	1P2W	1P2W	1P2W	1P2W
1P3W 单相三线	1P3W			1P3W
3P3W 三相三线	3P3W			3P3W
3V3A 三相三线	3V3A			3V3A
3P4W 三相四相	3P4W			3P4W

光伏逆变器功率测量：
■ 满足CGC/CF 004-2011、CNCA/CTS 0004-2009A标准
■ 电压范围0~1000V
■ 电流范围0~50A/电流传感器
■ 可同时测量输入、输出（单相、三相）功率、功率因数
■ 自动效率计算
■ 买电、卖电双向功率测量

AIP6500

接线方式

通道1

通道2

通道3

通道4

通道5

通道6

单相光伏逆变器

1P2W

三相光伏逆变器

3P3W/3V3A/3P4W

1P2W

变频电机、变频器功率测量：
■ 满足GB12668标准
■ 功率带宽DC, 0.5Hz~100kHz
■ 电流范围0~50A/电流传感器
■ 可同时测量输入、输出功率
■ 可选滤波器滤除载波

AIP6500

接线方式	通道1	通道2	通道3	通道4	通道5	通道6
变频器	3P3W/3V3A/3P4W			3P3W/3V3A/3P4W

充电桩、电动汽车电性能测量：
■ 多通道，可同时检测多项参数：充电站性能、电池充放电性能、电源变换性能、电机性能等
■ 交直流，最大电流50A，可扩展更大电流传感器
■ 精度高，基本精度0.1%，最小功率分辨力0.1mW
■ 可测量交流、直流信号的瞬时有效值、平均值、峰值，电能量等

AIP6500

接线方式	通道1	通道2	通道3	通道4	通道5	通道6
充电桩	1P2W	1P2W	1P2W	1P2W	1P2W	1P2W
充电桩	3P3W/3V3A/3P4W			3P3W/3V3A/3P4W
电动汽车	1P2W	1P2W	1P2W	1P2W	1P2W	1P2W

变压器功率测量：
■ 功率因数精度范围低至0.001
■ 多通道同步高速采样
■ 功率带宽DC, 0.5Hz~100kHz
■ 电流范围0~50A/电流传感器
■ 可同时测量输入、输出功率

AIP6500

接线方式	通道1	通道2	通道3	通道4	通道5	通道6
变压器	3P3W/3V3A/3P4W			3P3W/3V3A/3P4W

电源、UPS功率测量：
■ 电流范围0~1A/2A/5A/10A/20A/50A
■ 功率带宽DC，0.5Hz~100kHz
■ 可同时测量输入、输出（单相、三相）功率，监测电池充放电量
■ 自动效率计算

AIP6500

接线方式

通道1

通道2

通道3

通道4

通道5

通道6

电源、UPS

1P2W

市电输入

1P2W

电池

1P2W

电池

3P3W/3V3A/3P4W

电源输出

家电性能评价，待机功耗测量：
■ 满足IEC 62301-2011标准
■ 电流范围0~1A/2A/5A/10A/20A/50A，可测量额定功率和待机功率
■ 最小功率分辨力0.1mW
■ 自动识别电器运行/停止/待机等状态，并选择性累积电能量

艾普欧盛

接线方式	通道1	通道2	通道3	通道4	通道5	通道6
家用电器	1P2W	1P2W	1P2W	1P2W	1P2W	1P2W
商用电器	3P4W			3P4W

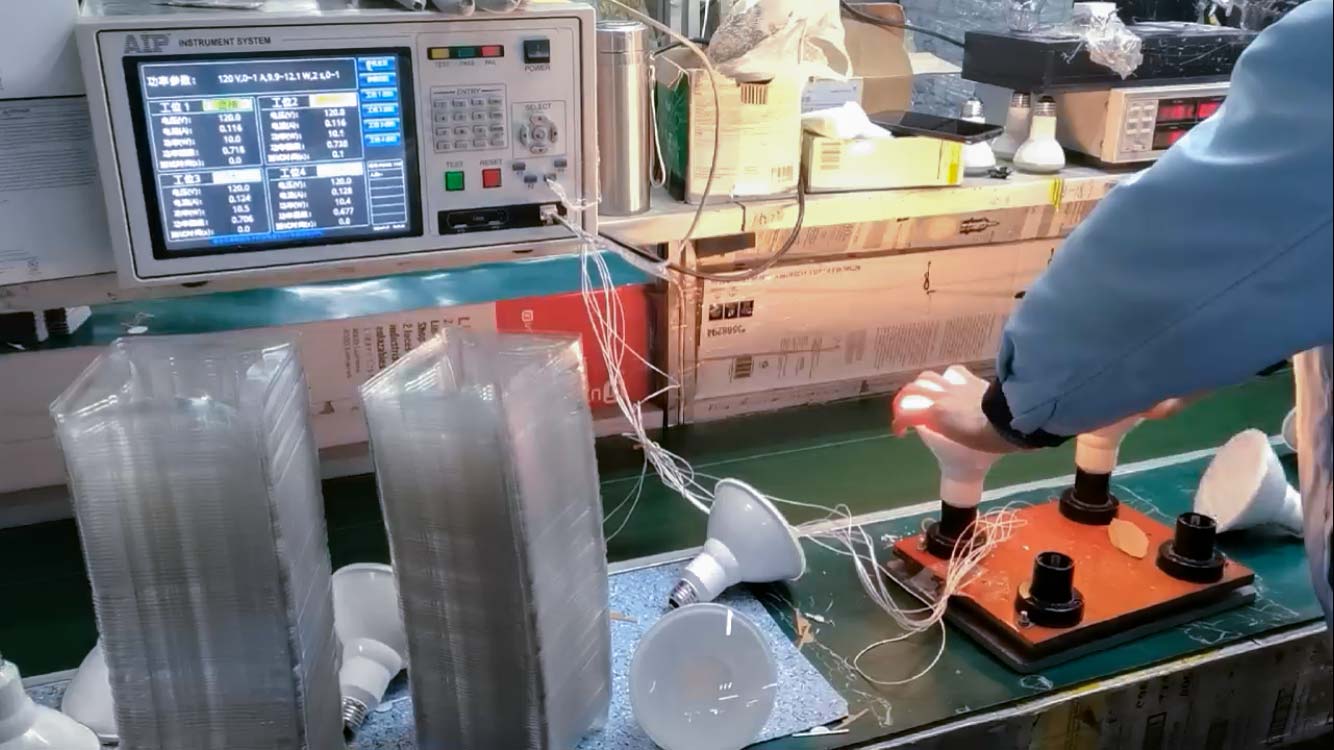

照明、LED功率测量：
■ 电流范围0~1A/2A/5A/10A
■ 最小功率分辨力0.1mW
■ 可测量驱动电源输入、输出功率、功率因数、效率

AIP6500

接线方式	通道1	通道2	通道3	通道4	通道5	通道6
照明	1P2W	1P2W	1P2W	1P2W	1P2W	1P2W

型号	AIP6500
测量通道	1～6
接线方式	1P2W(单相2线)、1P3W(单相3线)、3P3W(三相3线，2电压2电流)、3P3W(3V3A)(三相3线，3电压3电流)、3P4W(三相4线)
测量参数	电压U、电流I、有功功率P、无功功率Q、视在功率S、功率因数λ、电压频率fU、电流频率fI、相位角Φ、效率η、总电能量Wh、正向电能量Wh+、反向电能量Wh-、电流积分Ah、50次谐波分析HDF、电压和电流失真度THD、浪涌电流Ir、峰值电压Vpk、峰值电流Ipk、电压峰值因数CfU、电流峰值因数CfI
输入阻抗	电压：约2MΩ，电流直接输入：约2.5mΩ (50A规格)，电流传感器输入：约100kΩ
AD采样速率	约100kS/s
满量程峰值因数	3
电压额定量程（直接输入）	15/30/60/100/150/300/600/1000[V]
电流额定量程（直接输入）	50A电流规格：500m/1/2/5/10/20/40/50[A] 选配： 20A电流规格：100m/200m/500m/1/2/5/10/20[A] 10A电流规格：50m/100m/200m/500m/1/2/5/10[A] 5A电流规格：20m/50m/100m/200m/500m/1/2/5[A] 2A电流规格：10m/20m/50m/100m/200m/500m/1/2[A] 1A电流规格：5m/10m/20m/50m/100m/200m/500m/1[A]
电流额定量程（BNC传感器）	50m/100m/200m/500m/1/2/5/10[V]
电压、电流量程精度范围	(1%～110%)×量程
功率因数范围	±(0.001 ～ 1.000)
电压测量精度	DC 0.5Hz≤f＜45Hz 45Hz≤f≤66Hz 66Hz＜f≤1kHz 1kHz＜f≤10kHz 10kHz＜f≤100kHz	±(0.1%×显示值+0.1%×量程) ±(0.1%×显示值+0.2%×量程) ±(0.1%×显示值+0.1%×量程) ±(0.1%×显示值+0.2%×量程) ±({0.1+0.05×(f-1)}%×显示值+0.2%×量程) ±({0.5+0.04×(f-10)}%×显示值+0.3%×量程)
电流测量精度	DC 0.5Hz≤f＜45Hz 45Hz≤f≤66Hz 66Hz＜f≤1kHz 1kHz＜f≤10kHz 10kHz＜f≤100kHz	±(0.1%×显示值+0.1%×量程) ±(0.1%×显示值+0.2%×量程) ±(0.1%×显示值+0.1%×量程) ±(0.1%×显示值+0.2%×量程) ±((0.1×f)%显示值+0.2%×量程) ±({1+0.08×(f-10)}%×显示值+0.3%×量程)
功率测量精度	DC 0.5Hz≤f＜45Hz 45Hz≤f≤66Hz 66Hz＜f≤1kHz 1kHz＜f≤10kHz 10kHz＜f≤50kHz 50kHz＜f≤100kHz	±(0.1%×显示值+0.1%×量程) ±(0.3%×显示值+0.2%×量程) ±(0.1%×显示值+0.1%×量程) ±(0.2%×显示值+0.2%×量程) ±({0.2+0.1×(f-1)}%×显示值+0.2%×量程) ±({0.2+0.1×(f-1)}%×显示值+0.3%×量程) ±({5.1+0.18×(f-50)}%×显示值+0.3%×量程)
有功功率测量范围	50A电流规格：11mW~11kW@220V，PF=0.01~1 选配： 20A电流规格：2.2mW~4.4kW@220V，PF=0.01~1 10A电流规格：1.1mW~2.2kW@220V，PF=0.01~1 5A电流规格：0.4mW~1.1kW@220V，PF=0.01~1 2A电流规格：0.2mW~440W@220V，PF=0.01~1 1A电流规格：0.1mW~220W@220V，PF=0.01~1
有功功率分辨力	0.1mW
频率测量范围	DC，0.5Hz ～ 100kHz
频率测量精度	±0.1%×显示值
谐波测量	11Hz ～ 600Hz，1～50次谐波含量，总失真度
电能测量范围	0～999999MWh (分辨率：1mWh/0.01mAh)
电能测量精度	±(0.1%×显示值+0.1%×量程)
扩展不确定度	电压、电流、功率、频率、电能量≤0.20%
滤波器功能	500Hz、5.5kHz电压线路、电流线路和频率滤波
变比功能	1 ～ 50000
数据更新周期	100m / 250m / 500m / 5 [s]
报警功能	电压、电流、功率、功率因数；上限、下限、门限设定
控制接口	标配：RS-232、开关量接口；选配：RS-485
显示器	7英寸宽屏彩色液晶
外形尺寸	426(W) x 132(H) x 484(D，不含接线柱) mm
整机重量	约10 kg
开口尺寸	210(W)×85(H) mm
配件	电压测试线夹、电源线、通信线

选购：BNC电流传感器接口、AC电流传感器

型号

类型

带宽

规格

效果图

Yokogawa

96030

AC 交流

20Hz~20kHz

AC：200Arms

变比：1A/2.5mV

效果图

AC/DC电流传感器

型号

类型

带宽

规格

效果图

PAC12

AC/DC交/直流

DC~10kHz

AC/DC：60/600Apk

变比：1A/10mV

1A/1mV

效果图
