电动汽车安规测试系统解决方案

作者:艾普欧盛    点击:8391    时间:2024-05-07 09:07:08 更多

1、方案实现
1.1 测试系统

方案使用安全性能综合测试系统AIP9561EV,集交流耐压、绝缘电阻、电位均衡测试于一体。内置工业控制计算机,安装安规测控软件,实现对安规综合测试仪的控制、数据采集与分析、报表导出等功能,满足数据监控、信息化管理的需求。配备打印机,根据定制格式打印检验记录

电动汽车安规综合测试系统

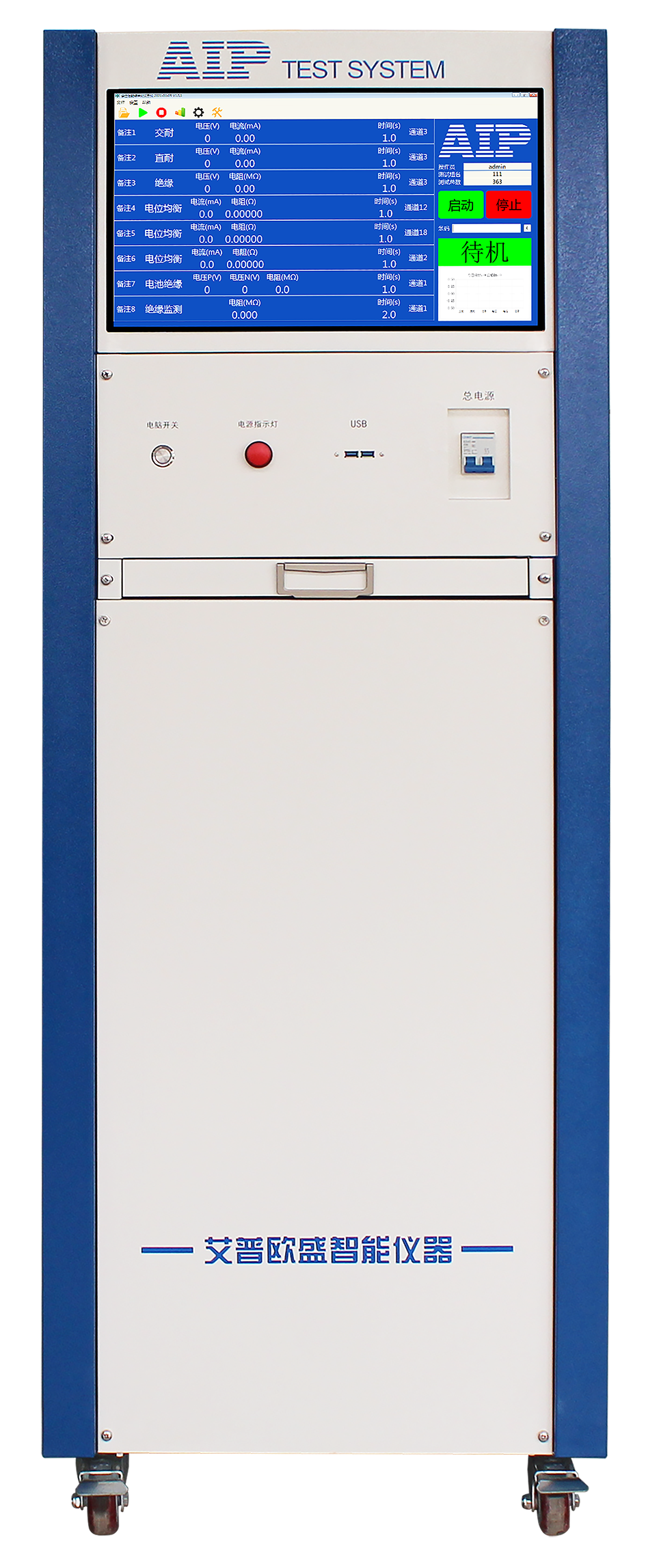

图1 安全性能综合测试系统



艾普欧盛---接线端子

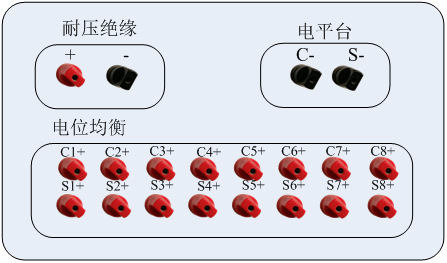

 图2 接线端子

测试内容主要分为高压部件绝缘电阻、高压部件耐压(交流耐压、直流耐压)和高压部件电位均衡四个项目。

1.2测试内容(详细内容请联系我方获取)

1.2.1 高压部件绝缘电阻测试

1.2.2 耐电压测试

1.2.3高压部件电位均衡测试

1.3 测控系统软件


2、技术规格


测试功能

                                                            绝缘电阻、交流耐压、直流耐压、电位均衡

其他功能

线路补偿、多通道切换

工作电

AC220V±10% 50Hz±5%

环境温度

-10-50℃

环境湿度

20%-90%RH

外部接口

报警灯、蜂鸣器、PLC/遥控、CAN

绝缘电阻

输出电压设定范围

(100 ~ 2500)V DC,

输出电压精度

±(1%×设定值+2V)

绝缘电阻测量范围

0.5-2000

绝缘电阻测量精度

±(5%×设定值 +3个字)

绝缘电阻预置报警范围

0.5-2000

测试时间范围

1-999.9s

测试时间分辨率

0.1s

交流耐压

输出电压设定范围

(100 ~ 5000)V

输出电压精度

±(1.5%×设定值+5V)

击穿电流测量范围

0.000~3.500/3.00~20.00 mA,选配100.00mA

击穿电流测量精度

±(1.5%×读数值+5个字)

击穿电流预置报警范围

(0.00~20.00)mA,

测试时间范围

1-999.9s

测试时间分辨率

0.1s

直流耐压

输出电压设定范围

(100 ~ 6000)VDC,

输出电压精度

±(1.5%×设定值+5V)

击穿电流测量范围

0.000~9.999mA

击穿电流测量精度

± (1.5%×读数值+5个字)

击穿电流预置报警范围

0.000~9.999mA

测试时间范围

1-999.9s

测试时间分辨率

0.1s

电位均衡

电流设定范围

1.00A-1.25ADC

电阻测量范围

10-1000mΩ

电阻测量精度

±(1.5%×显示值 +5个字)

电阻预置报警范围

1-1000

测试时间范围

1-999.9s

测试时间分辨率

0.1s

整车绝缘

测量范围

0.1MΩ-999.9MΩ

测试电压

200-1000VDC

测试精度

±(5%×显示值 +5个字)
